电源模块
概述
电源模块输入L，N为交流220V，L为火线，N为零线。输出为直流12V，直流12V为正，直流GND为负。两个485数据接口方便用户接线，电源模块与照明模块之间用专用导线插头直接接入即可。V为12V正，G为12V负，采用导轨安装。
概述
电源模块输入L，N为交流220V，L为火线，N为零线。输出为直流12V，直流12V为正，直流GND为负。两个485数据接口方便用户接线，电源模块与照明模块之间用专用导线插头直接接入即可。V为12V正，G为12V负，采用导轨安装。
基本参数
● 输入电源：AC220+-10%；
● 输出电压：DC12V；
● 额定输出电流：3.5A；
● 抗浪涌、抗谐波；
● 超负荷、过电流保护；
● 短路保护；
● 安装方式：35mm标准导轨安装；
● 外形尺寸：72mm*100mm*65mm

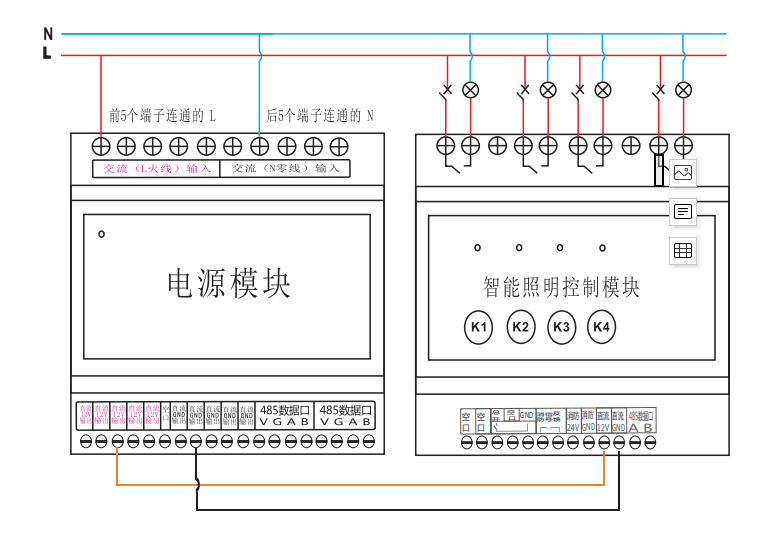

接线图
