FBS液位开关
概述
本产品属高密封性能浮动开关,该产品适用于控制液泵工作,调节液位,也可装于潜水泵对电动机进行控制和保护.高密封性能是采用聚丙烯注射来保证。 产品利用重力与浮力的原理设计而成,结构简单而合理。主要包括浮漂体、设置在浮漂体内的大容量微型开关和能将开关处于通、断状态的驱动机构，以及与开关相连的三芯电缆。
FBS液位开关
产品说明
本产品属高密封性能浮动开关,该产品适用于控制液泵工作,调节液位,也可装于潜水泵对电动机进行控制和保护.高密封性能是采用聚丙烯注射来保证。
产品利用重力与浮力的原理设计而成,结构简单而合理。主要包括浮漂体、设置在浮漂体内的大容量微型开关和能将开关处于通、断状态的驱动机构，以及与开关相连的三芯电缆。
特点
性能稳定可靠；
材质具有无毒、耐腐蚀；
安装便捷、寿命长；
技术规格
|
产品型号 |
MAC-3 |
|
工作电压 |
AC 220V / AC380V |
|
工作电流 |
8A（220V）、4A（380V） |
|
额定功率 |
1KW |
|
工作气压 |
1大气压 |
|
输出信号 |
NO / OFF |
|
工作温度 |
-10～90℃ |
|
电寿命 |
1 x 100000次 |
|
机械寿命 |
5 x 100000次 |
产品选型表
|
序号 |
型号 |
线缆长度 |
|
1 |
FBS-32 |
3米 |
|
2 |
FBS-52 |
5米 |
|
3 |
FBS-10 |
10米 |
接线说明
将浮球开关的电线从重锤的中心下凹圆孑L处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。(如果有必要的话，也可用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。请将电缆直接拉到控制箱，尽量避免使用中间接头，若不得已而有接头时，绝不可将电缆线接头浸入水中。
安装说明

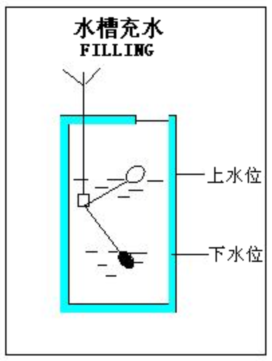

供水系统：使用“黑色”和“蓝色”的电线，浮球在下水位时，接点为接通状态、浮球在上水位时，接点为断开状态；
排水系统：使用“黑色”和“褐色”的电线，浮球在上水位时，接点为接通状态、浮球在下水位时，接点为断开状态；
注意事项
安装及使用应严格按照说明书进行，禁止带电操作。
由于安装/使用不当造成的零件损坏或由此引起的其它损失，不属保用范围。
品质保证
自出厂日起18个月内，基于正常使用和非人为损坏，对产品提供免费工厂维修服务。
