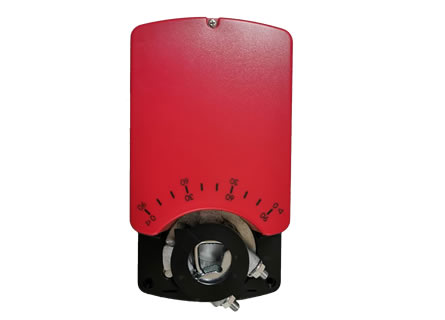

TDA系列风阀执行器
概述
TDA系列执行器是为小型及中型的空气阻尼器以及空气容积系统的终端控制单元特殊而设计的，执行器有如下特点： 自由锁箍可将执行器固定在各种形状的风门连接轴上 采用工业设计概念，寿区长，并可实现多功能智能控制 可通过手动按钮实现手动操作 全行程保护功能，无需限位开关，进行至终点自行停止
TDA系列风阀执行器
说明：
TDA系列执行器是为小型及中型的空气阻尼器以及空气容积系统的终端控制单元特殊而设计的，执行器有如下特点：
l 自由锁箍可将执行器固定在各种形状的风门连接轴上
l 采用工业设计概念，寿区长，并可实现多功能智能控制
l 可通过手动按钮实现手动操作
l 全行程保护功能，无需限位开关，进行至终点自行停止
应用：
l 执行器可应用各种HVAC，VAV风道控制管路上。
l 可实现净化间、电子厂房正负压控制。
产品选型
|
型号 |
扭矩 |
供电类型 |
控制信号 |
辅助开关 |
|
TDA-N004/x |
4Nm |
24VADC/240V AC |
0~10V&4~20mA or 开关型 |
可选配一组 |
|
TDA-N006/x |
6Nm |
24VADC/240V AC |
0~10V&4~20mA or 开关型 |
可选配两组 |
|
TDA-N008/x |
8Nm |
24VADC/240V AC |
0~10V&4~20mA or 开关型 |
可选配两组 |
|
TDA-N016/x |
16Nm |
24VADC/240V AC |
0~10V&4~20mA or 开关型 |
可选配两组 |
|
TDA-N024/x |
24Nm |
24VADC/240V AC |
0~10V&4~20mA or 开关型 |
可选配两组 |
|
注：x=M 执行器为调节型，x=S执行器为开关型。如需其它供电类型或扭矩规格请联系我们 |
||||
执行器尺寸表
|
扭矩 |
L |
L1 |
L2 |
L3 |
W |
W1 |
H |
H1 |
H2 |
H3 |
|
4Nm |
116 |
74.6 |
21 |
|
66 |
|
59 |
37.5 |
18.5 |
|
|
6/8Nm |
145.6 |
115.4 |
31.3 |
12.5 |
84.8 |
55 |
64 |
45.6 |
27 |
>90 |
|
16/24Nm |
180 |
128 |
35 |
20 |
100 |
82 |
68 |
50 |
27 |
>95 |

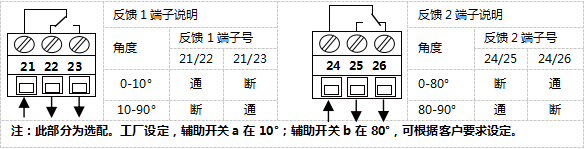

辅助开关选配
技术参数
|
供电电压 |
AC/DC24V 50/60Hz |
|
额定电压范围 |
AC/DC 19.2...28.8V |
|
功耗 |
运行状态3W，待机状态0.5W |
|
导线规格 |
0.5mm2 |
|
扭矩 |
2Nm |
|
适配风门面积 |
0.5m2 |
|
旋转方向 |
可手动调节 |
|
手动操作 |
具备 |
|
旋转角度 |
最大90° |
|
运行时间 |
<30S(90°) |
|
噪音水平 |
45dB |
|
位置指示 |
机械指示 |
|
电气等级 |
Ⅲ （安全低压) |
|
防护等级 |
IP54 |
|
工作环境温度 |
-20...+50℃ /IEC 721-3-3 |
|
工作环境温度 |
-30...+80℃ /IEC 721-3-2 |
|
最大环境湿度 |
95%RH，不结露 |
|
尺寸 |
详见尺寸图 |
|
风门轴长度 |
＞ 50mm |
|
重量 |
＜ 0.5kg |

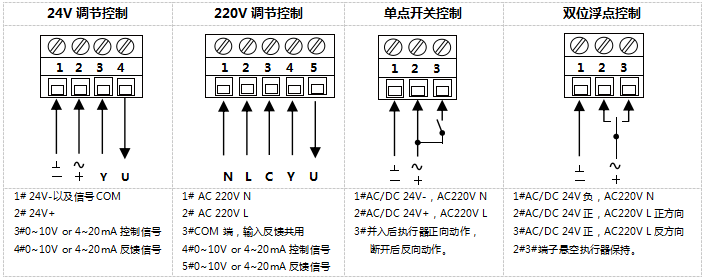

执行器接线说明
